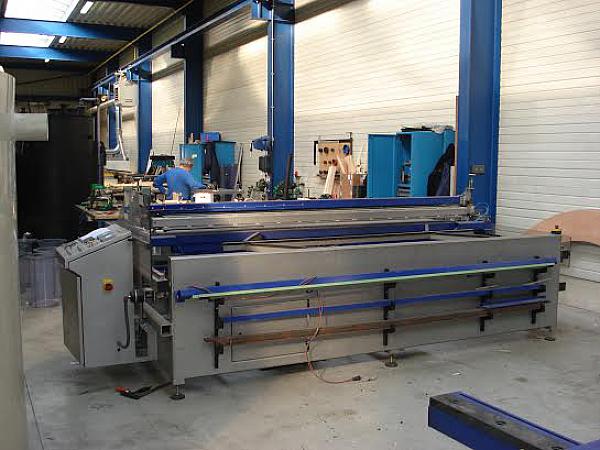

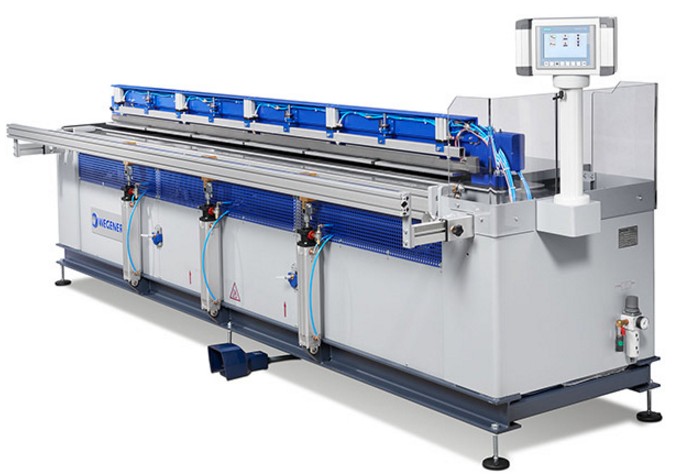

Гибочный станок BVх06 (от 2 до 20 мм толщина листа)



Гибочные станки компании WEGENER серии BV основаны на жесткой сварной конструкции. Все компоненты станка соответствуют определенным условиям нагрузок для обеспечения высокого качества процесса гибки и обработки кромок, который называется также сваркой посредством гибки. Высокие стандарты исполнения станков WEGENER - это Ваша гарантия максимальной точности, надежности и долговечности.
Станки серии BV представляют собой полуавтоматический инструмент, удовлетворяющий самые высокие требования к качеству, внешнему виду кромок и линии изгиба. Оборудование может быть адаптировано к Вашим нуждам.

Описание станка

Серия BV обеспечивает полуавтоматический процесс гибки с гарантированным качеством для термопластичных панелей или плит толщиной от 2 до 20 мм. Подлежащий обработке материал укладывается и позиционируется на станке вручную. Пластиковые панели или плиты сгибаются на основании совмещённого процесса гибки и обработки кромок, называемого также процессом сварки посредством гибки, представляющим собой смесь одной из форм термоформовки и процесса сварки стыков с помощью нагреваемого инструмента.
Совмещение процесса сварки и процесса гибки подходит для обработки панелей из полиэтилена, полипропилена и ПВДФ. Дополнительно станок может быть укомплектован плоским верхним нагреваемым инструментом. Эта дополнительная опция позволить выполнять обработку таких материалов, как ПВХ, PC-ABS, PMMA, или др. аморфных пластиков используя только процесс гибки.

Новой чертой станка является стандартный интерфейс пользователя, который  основан на использовании графических символов отображаемых на дисплее  и  включает  в себя сенсорный  экран размером 7", в сочетании с современной системой управления от Siemens PLC S7-1200. Чётко структурированное и легко воспринимаемое меню не зависит, таким образом, от языка пользователя. Все параметры процесса, такие как время нагревания и охлаждения, а также значения температуры обоих нагревательных инструментов могут вводиться отдельно через сенсорный экран. Регулировка угла сгиба производится системой управления, а корректировка линии сгиба устанавливается вручную.
Кроме того обеспечивается возможность гибки закрытых профилей швеллерного сечения. Снятие готовых закрытых профилей швеллерного сечения со станка обеспечивается, запатентованной компанией WEGENER, замковой системой крепления, распложенной на открытом торце зажимных балок. Станок характеризуется очень низкими требованиями к необходимой площади. Особой чертой является опциональное ограничение хода верхнего и нижнего нагревательных элементов. Эта опция, в сочетании с верхним плоским нагревательным элементом, делает станок подходящим также для выполнения изгибов только посредством бесконтактного нагрева зоны изгиба излучаемым теплом. Это позволяет гнуть прозрачные материалы без каких-либо контактных отметин от нагревательных элементов.

Стандартное оборудование
  • Верхний нагревательный элемент в форме буквы V с оптимизированным углом прилегания для выполнения 90°- сгибов полиэтилена высокой плотности
  • и полипропилена
  • Нижний нагревательный элемент плоской конструкции для нагревания нижней части панели или плиты
  • Отдельный контроль температуры для верхнего и нижнего нагревательных
  • элементов
  • Контроль времени нагревания и гибки от PLC
  • Прижимная балка с зажимными дисками для зажима панелей и плит
  • Бесступенчатая ручная регулировка угла от 10° до 95°
  • Механическая корректировка линии сгиба
  • Быстроразъемное соединение для снятия закрытых профилей с зажимной балки
  • Интерфейс пользователя на основе символов / независим от языка пользователя
  • ЛКП: синий / серебряный




Серия BV обеспечивает полуавтоматическую сварку с гарантированным качеством для гибки термопластичных панелей или плит толщиной от 2 до 20 мм. Подлежащий обработке материал вставляется в станок и располагается там вручную. Пластиковые панели или плиты сгибаются на основании процесса гибки и обработки кромок, называемого также процессом сварки посредством гибки, представляющим собой смесь одной из форм формовки и процесса сварки стыков с помощью нагреваемого инструмента. Сварка в процессе гибки подходит для обработки панелей из полиэтилена, полипропилена и ПВДФ. Дополнительно станок может быть укомплектован плоским верхним нагреваемым инструментом. Эта дополнительная опция может использоваться для обработки таких материалов, как ПВХ, PC-ABS, PMMA, или др. аморфных пластиков непосредственно в процессе гибки.



Технические данные базовой комплектации

BV 206

BV 306

Длина машины, мм:

3.400

4.400

Рабочая ширина, мм:

2.050 3.050

Ширина машины, мм:

1100

1.100

Ширина машины (c опцией Позиционер с упорами), мм :

2.000 2.000

Высота машины:

1.700

1.700

Общий вес:

4.800

5.400

Максимальная рабочая ширина:

1.150

1.500

Теоретическая толщина свариваемого материала, мм:

3 to 20

3 to 20

Минимальный угол изгиба:

5º

5º

Максимальный угол изгиба:

95º

95º

Минимальное швеллерное сечение, мм:

250х250

250х250

Минимальная остаточная длина (30 мм зажато), мм:

60

60

Электропитание:

230/400В/3ф/50Гц

Мощность, кВт:

4,5

6,5

Подача сжатого воздуха, мин-макс, бар:

8-10

8-10

Усилие зажима, при 8 бар, кН:

12

18

Верхний нагревательный элемент (ШхВ, мм):

Тефлон, Тмакс=260ºС;

30х40, 86º



Нижний нагревательный элемент (ШхВ, мм), плоский:

Тефлон, Тмакс=260ºС;

25х60


Наименование

Гибочный станок BV х06

Контактный нагревательный элемент 20x40 мм, плоский, для обработки ПВХ, PC-ABS, PMMA

Позиционер с регулируемыми упорами со шкалой

Для регулировки длины отгибаемой части листа от 250 мм до 1100 мм

Ограничитель перемещения для верхнего нагревательного элемента

Для нагревания верхней стороны панели посредством излучаемого тепла; такая опция увеличивает минимальное количество производимых профилей швеллерного сечения; только в сочетании с контактным нагревательным элементом 20x40 мм, плоским

Ограничитель перемещения для нижнего нагреваемого инструмента

Для нагревания нижней стороны панели посредством излучаемого тепла(для работы с прозрачными материалами)





Фрезер для удаления грата
BEADex
24924



Для инструментального удаления грата:

Новинка! Фрезер для удаления грата предназначен для обработки как плоских сварных соединений так и соединений под углом 90°, а так же внутренних поверхностей граней полученных на гибочных станках. Широкая опорная поверхность инструмента обеспечивает безопасность при работе. Правильный профиль режущих граней зубьев фрезы позволяет не оставлять пазы и канавки при удалении грата у соединений под углом 90°.

Может комплектоваться:
  • Бункером для стружки
  • 2 x зубчатой фрезой
  • Транспортировочным ящиком
Технические данные

Электропитание
230 В 50/60 Гц
Мощность
1,050 Вт
Частота оборотов
4,200 – 10,000 об/мин
Диаметр для присоединения бункера для стружки
35 мм
Вес (без электрокабеля)
3.1 kg
Сертификат:
CE

11088 Контактный термометр







 12344 Нож-Stanley со сменными лезвиями



10593 Кривой нож (в форме четверти круга)

18609 Шпатель (скребок) DE/EU

19046 Шпатель (скребок)US



12255 Скобель (двуручный струг)

22315 Трехгранный шабер
